Doppelstock-Leiterplattenklemme
2,5 mm²
Rastermaß 10,16 mm
4-polig
CAGE CLAMP®
orange

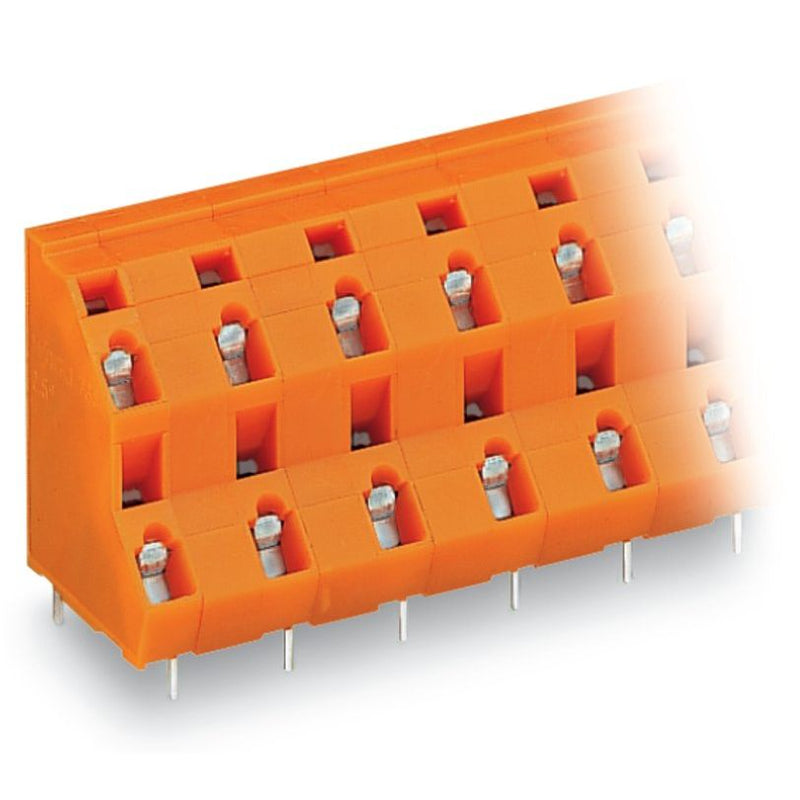

Leiterplattenklemme Serie 736 mit Betätigungswerkzeug

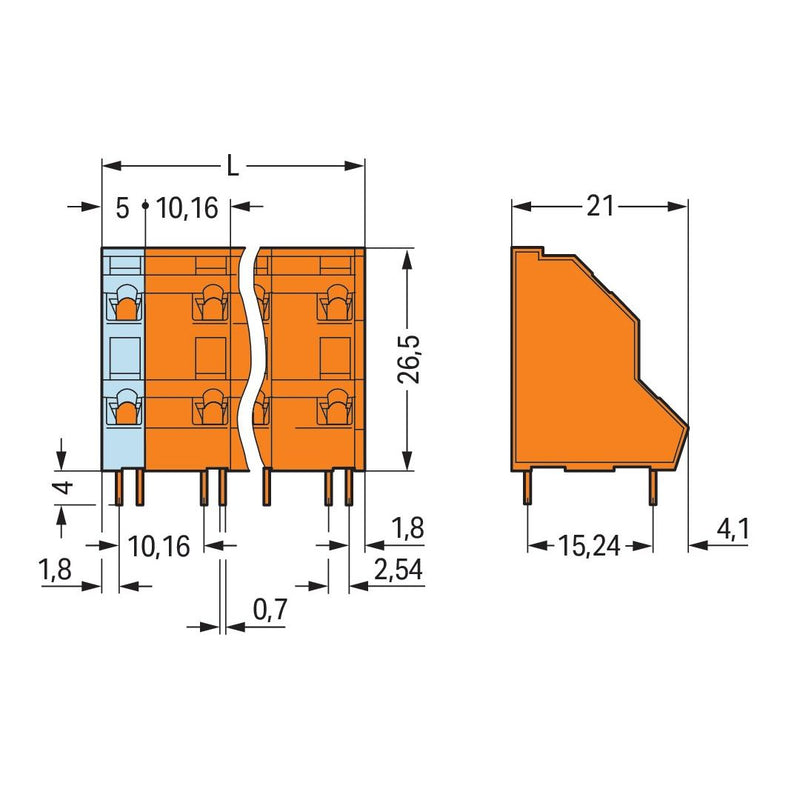

Die Leiterplattenklemme mit der Artikelnummer 736-852 ermöglicht einen einfachen und sicheren Anschluss. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 5 bis 6 mm erforderlich. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen sind in Breite x Höhe x Tiefe (16,26 x 30,6 x 21) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme gemacht für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Die Oberfläche der Kontakte ist aus Zinn. Durch ein Betätigungswerkzeug wird diese Leiterplattenklemme betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Eingeführt wird der Leiter im Winkel von 45 ° zur Oberfläche.
| Technische Details |
|---|
| Höhe |
26,5 mm |
| Anzahl der elektrischen Anschlüsse |
4 |
| Anzahl der Etagen |
2 |
| Rastermaß der Anschlüsse |
10,16 mm |
| Winkel Leiterplatte/Leiteranschluss |
45°/135° (schräg nach oben) |
| Bemessungsstrom In |
21 A |
| Bemessungsspannung |
1000 V |
| Bemessungsstoßspannung |
8 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschlussart Leiter |
Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,08..2,5 mm² |
| Anschlussart Leiterplatte |
Lötanschluss |
| Werkstoff der Anschlussoberfläche |
Zinn |
| Länge des Pins |
4 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Gehäusefarbe |
orange |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-60..105 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
112 x WAGO GmbH & Co. KG - Leiterplattenklemme DoppelstockLeiterplattenk. 736-852 2,5mm²
