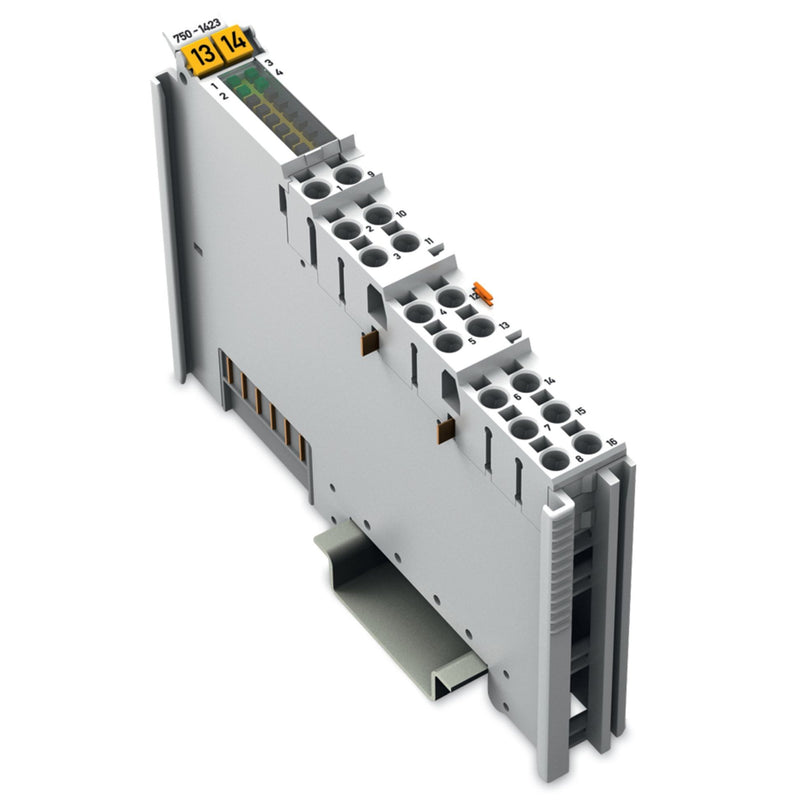

WAGO - Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul Digitaleingangsklemme 750-1423 4-Kanal

4-Kanal-Digitaleingang
DC 24 V
0,2 ms
Negativschaltend

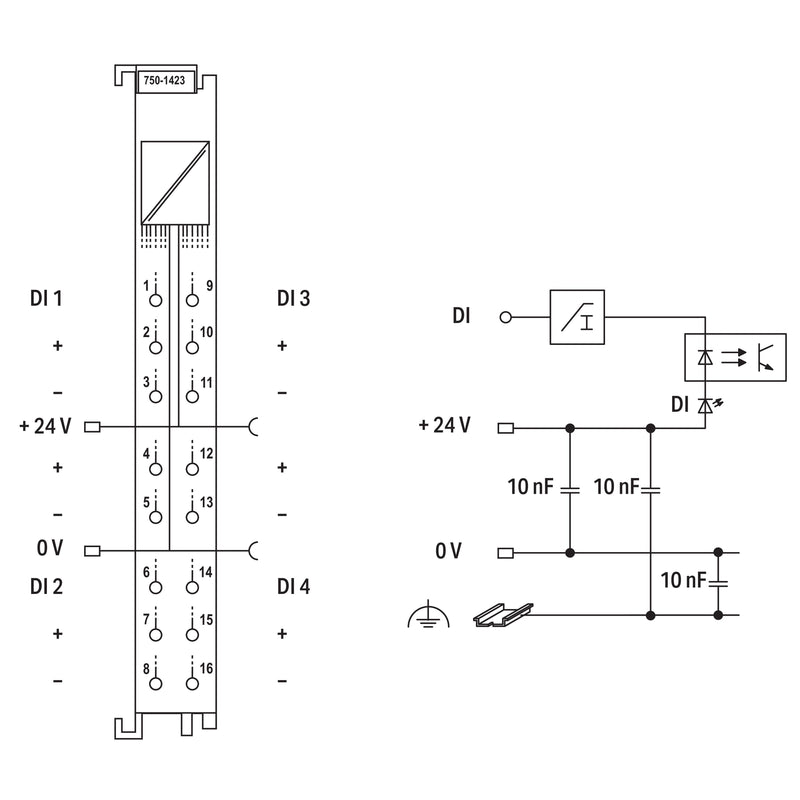

3-Leiter-AnschlussDas Digitaleingangsmodul verfügt bei nur 12 mm Baubreite über 4 Kanäle in 3-Leiter-Anschlusstechnik.
Es erfasst binäre Steuersignale aus dem Feldbereich, z. B. von Sensoren, Gebern, Schaltern oder Näherungsschaltern.
Das Modul besitzt Push-in CAGE CLAMP®-Anschlüsse und ermöglicht so das direkte Stecken von eindrähtigen Leitern.
Jedem Eingangskanal ist zur Störunterdrückung ein RC-Filter mit einer Zeitkonstanten von 0,2 ms vorgeschaltet.
Der Signalzustand jedes Kanals wird mit einer grünen Status-LED angezeigt.
Feld- und Systemebene sind galvanisch voneinander getrennt.
Zum Öffnen der Push-in CAGE CLAMP®-Anschlüsse wird ein Betätigungswerkzeug mit 2,5mm-Klinge benötigt (210-719).

Technische Details
Versorgungsspannung bei DC	24 V
Spannungsart der Versorgungsspannung	DC
Anzahl der digitalen Eingänge	4
Digitale Eingänge konfigurierbar	nein
Digitale Ausgänge konfigurierbar	nein
Eingangsstrom bei Signal 1	-0,6 mA
Zulässige Spannung am Eingang	-3..24 V
Art der Eingangsspannung	DC
Art des Digitalausgangs	sonstige
Kurzschlussschutz, Ausgänge vorhanden	nein
Mit optischer Schnittstelle	nein
Unterstützt Protokoll für EtherCAT	nein
Unterstützt Protokoll für TCP/IP	nein
Unterstützt Protokoll für PROFIBUS	nein
Unterstützt Protokoll für CAN	nein
Unterstützt Protokoll für INTERBUS	nein
Unterstützt Protokoll für ASI	nein
Unterstützt Protokoll für KNX	nein
Unterstützt Protokoll für MODBUS	nein
Unterstützt Protokoll für Data-Highway	nein
Unterstützt Protokoll für DeviceNet	nein
Unterstützt Protokoll für SUCONET	nein
Unterstützt Protokoll für LON	nein
Unterstützt Protokoll für PROFINET IO	nein
Unterstützt Protokoll für PROFINET CBA	nein
Unterstützt Protokoll für SERCOS	nein
Unterstützt Protokoll für Foundation Fieldbus	nein
Unterstützt Protokoll für EtherNet/IP	nein
Unterstützt Protokoll für AS-Interface Safety at Work	nein
Unterstützt Protokoll für DeviceNet Safety	nein
Unterstützt Protokoll für INTERBUS-Safety	nein
Unterstützt Protokoll für PROFIsafe	nein
Unterstützt Protokoll für SafetyBUS p	nein
Unterstützt Protokoll für sonstige Bussysteme	nein
Funkstandard Bluetooth	nein
Funkstandard WLAN 802.11	nein
Funkstandard GPRS	nein
Funkstandard GSM	nein
Funkstandard UMTS	nein
IO-Link Master	nein
Systemkomponente	ja
Schutzart (IP)	IP20
Ausführung des elektrischen Anschlusses	Federzuganschluss
Verzögerungszeit bei Signalwechsel	0,2 ms
Feldbusanschluss über seperaten Buskoppler möglich	ja
Tragschienenmontage möglich	ja
Wand-/Direktmontage möglich	nein
Fronteinbau möglich	nein
Rack-Montage möglich	nein
Geeignet für Sicherheitsfunktionen	nein
SIL nach IEC 61508	ohne
Performance Level nach EN ISO 13849-1	ohne
Zugehöriges Betriebsmittel (Ex ia)	nein
Zugehöriges Betriebsmittel (Ex ib)	nein
Explosionsschutz-Kategorie für Gas	ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub	ATEX Staub-Ex-Schutz, Kat. 3D
Zertifiziert für UL-Gefahrenbereich Klasse I	ja
Zertifiziert für UL-Gefahrenbereich Klasse II	nein
Zertifiziert für UL-Gefahrenbereich Klasse III	nein
Zertifiziert für UL-Gefahrenbereich Division 1	ja
Zertifiziert für UL-Gefahrenbereich Division 2	nein
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen)	ja
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff)	ja
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen)	ja
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan)	ja
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube)	nein
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube)	nein
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube)	nein
Breite	12 mm
Höhe	100 mm
Tiefe	69 mm

Lieferumfang:
1 x Digitaleingangsklemme 750-1423
