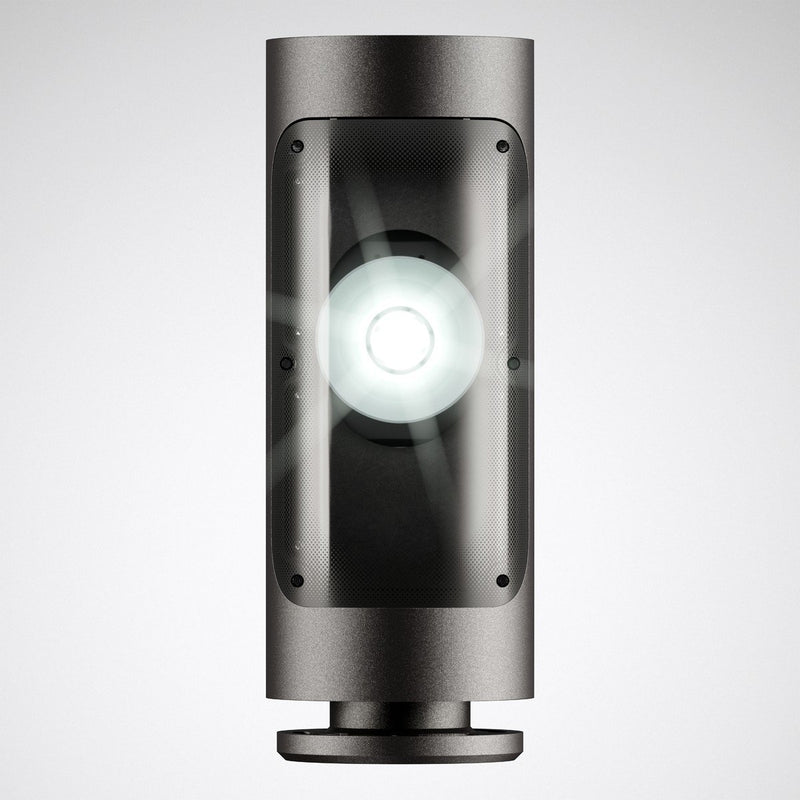

Trilux - Downlight/Strahler/Flutlicht LED-Lichtstele CS 19 S-MOD #7741751 730, DALI

Strahlermodul des modularen, dekorativen Lichtstelensystems CS19. Zur Aufsatzmontage auf kompatibles System-Standrohr. Als Einzelanwendung mit Standrohr oder in Kombination mit Standrohr, Leuchtenkopf und Strahlermodul zu verwenden. Kompatible System-Standrohre als separate Einheit in verschiedenen Längen sowie alternativ mit Fußplatte oder Erdstück verfügbar. Mit rotationssymmetrisch tief strahlender Lichtstärkeverteilung. Leuchtenlichtstrom und Lichtfarbe fest eingestellt, mit Lichtstromkonstanthaltung am Ende der Lebensdauer (CLO). Das Chip-on-board LED System mit Reflektor ist in 5° Schritten in einem Bereich von +/- 15° schwenkbar. Bemessungslichtstrom 2200 lm, Bemessungsleistung 15,5 W, maximale Leuchten-Lichtausbeute 142 lm/W. Lichtfarbe warmweiß, ähnlichste Farbtemperatur (CCT) 3000 K, allgemeiner Farbwiedergabeindex (CRI) Ra > 70. Farborttoleranz (initial MacAdam) = 3 SDCM. Mittlere Bemessungslebensdauer LCLO (tq 40 °C) = 100.000 h. Die Lichtquelle ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Flimmern: Pst LM = 1,0 bei Volllast. Im Stelen-Modul aus Stahl ist eine Smartbox für die Geräte schutzartgerecht eingelassen. Mit einer klaren, hochschlagfesten PMMA-Abschlussscheibe. Farbe anthrazit (ähnlich DB 703). Seewetter geeignete Beschichtung auf Anfrage. Modulmaß Ø 193,7 mm , h = 520 mm. Weitere Farben sowie Anti-Graffiti-Beschichtung auf Anfrage. Das Modul ist in der Stele um 360° drehbar. Der hohe Designanspruch der Stele wird durch kaschierte, nicht sichtbare Befestigungselemente der Segmente unterstrichen. Schutzklasse (EN 61140): II, Schutzart (DIN EN 60529): IP66, Stoßfestigkeitsgrad nach IEC 62262: IK06. Zulässige Umgebungstemperatur (ta): -40 °C bis 40 °C. Windangriffsfläche fw . Gewicht: 17,7 kg. Mit elektronischem Betriebsgerät, digital dimmbar (DALI). Betriebsgerät gemäß DALI-2-Standard (EN 62386). Das Betriebsgerät ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Stoßspannungsfestigkeit Differential Mode / Common Mode: 6 kV / 10 kV. Das Produkt erfüllt die grundlegenden Anforderungen der anwendbaren EU-Richtlinien und des Produktsicherheitsgesetzes und trägt die CE-Kennzeichnung. Zusätzlich ist die Leuchte durch eine unabhängige Prüfstelle ENEC-zertifiziert. Leuchte 10 Jahre, Ersatzteile (LED-Modul, Betriebsgerät, optisches System) 15 Jahre nach Rechnungsdatum unter Vorbehalt vertretbarer Änderungen, die dem Fortschritt dienen, verfügbar.

Technische Details
Energieeffizienzklasse der Lichtquelle nach EU-Richtlinie 2019/2015	nicht erforderlich
Geeignet für Anbaumontage	ja
Geeignet für Einbaumontage	nein
Geeignet für Wandmontage	nein
Geeignet für Pendelaufhängung	nein
Geeignet für Deckenmontage	nein
Geeignet für Traversenmontage	nein
Geeignet für Podest-/Bodenmontage	ja
Geeignet für Stromschienenmontage	nein
Geeignet für Klemmmontage	nein
Geeignet für Seilsystem	nein
Verstellbarkeit	drehbar und schwenkbar
Mit Bewegungsmelder	nein
Mit Lichtsensor	nein
Leuchtmittel	LED austauschbar
Mit Leuchtmittel	ja
Geeignet für Leuchtmittelanzahl	1
Fassung	sonstige
Werkstoff des Gehäuses	Stahl
Oberflächenschutz	pulverbeschichtet
Gehäusefarbe	anthrazit
Werkstoff der Abdeckung	sonstige
Oberfläche gebürstet	nein
Spannungsart	AC
Nennspannung	220..240 V
Betriebsgerät	elektronischer Trafo
Mit Betriebsgerät	ja
Austauschbares Betriebsgerät	ja
Dimmung 0-10 V	nein
Dimmung 1-10 V	nein
Dimmung DALI-2	ja
Dimmung DALI	ja
Dimmung DMX	nein
Dimmung DSI	nein
Dimmung Potentiometer (geräteintegriert)	nein
Dimmung LineSwitch	nein
Dimmung herstellerspezifisch	nein
Dimmung Netzspannungsmodulation	nein
Dimmung Phasenabschnitt	nein
Dimmung Phasenanschnitt	nein
Dimmung programmierbar	nein
Dimmung RF	nein
Dimmung Sine Wave Reduction	nein
Dimmung Touch and Dim	nein
Dimmung Zigbee	nein
Dimmung mit Push-button	nein
Ohne Dimmfunktion	nein
Reflektor	hochglänzend
Lichtverteiler	Reflektor
Lichtverteilung	symmetrisch
Ausstrahlungswinkel	engstrahlend 11 - 20°
Lichtaustritt	direkt
Klirrfaktor (THD)	10
Bemessungslebensdauer L70/B50 bei 25 °C	100000 h
Schutzart (IP)	IP66
Schutzart (NEMA)	sonstige
Schlagfestigkeit	IK06
Schutzklasse	II
Bemessungsumgebungstemperatur nach IEC62722-2-1	-20..40 °C
Max. Systemleistung	17 W
Lichtfarbe	weiß
Farbtemperatur	3000 K
Farbwiedergabeindex CRI	70-79
Lichtstrom	2200 lm
Bemessungslichtstrom nach IEC 62722-2-1	2200 lm
Leistungsfaktor	0,9
Flimmerwert Pst LM	0,3
Farbtemperatur einstellbar	nein
Lichtstrom einstellbar	nein
Ausstrahlungswinkel einstellbar	nein
Stroboskopeffektwert SVM	0,3
Höhe/Tiefe	520 mm
Außendurchmesser	194 mm
Art der Verdrahtung	Abschluss
Polzahl	4
Anschlussart	sonstige
Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen"	nein
Max. Anzahl der Leuchten Leitungsschutzschalter B16	36
Max. Anzahl der Leuchten Leitungsschutzschalter C16	61
Notstromversorgung integriert	nein
Glühdrahtprüfung nach IEC 60695-2-11	650 °C - 30 s
Leuchtenlichtausbeute	129 lm/W
Photobiologische Sicherheit nach EN 62471	RG2
Bildschirmarbeitsplatztauglich nach EN 12464-1	nein
Abdeckung der Leuchte mit Wärmedämmmaterial möglich	ja
IFTTT-Unterstützung verfügbar	nein
Farbkonsistenz (McAdam-Ellipse)	SDCM3
Kompatibel mit Apple HomeKit	nein
Bedienung über Bluetooth	nein
Kompatibel mit Google Assistant	nein
Kompatibel mit Amazon Alexa	nein

Lieferumfang:
1 x Trilux - Downlight/Strahler/Flutlicht LED-Lichtstele CS 19 S-MOD #7741751 730, DALI
