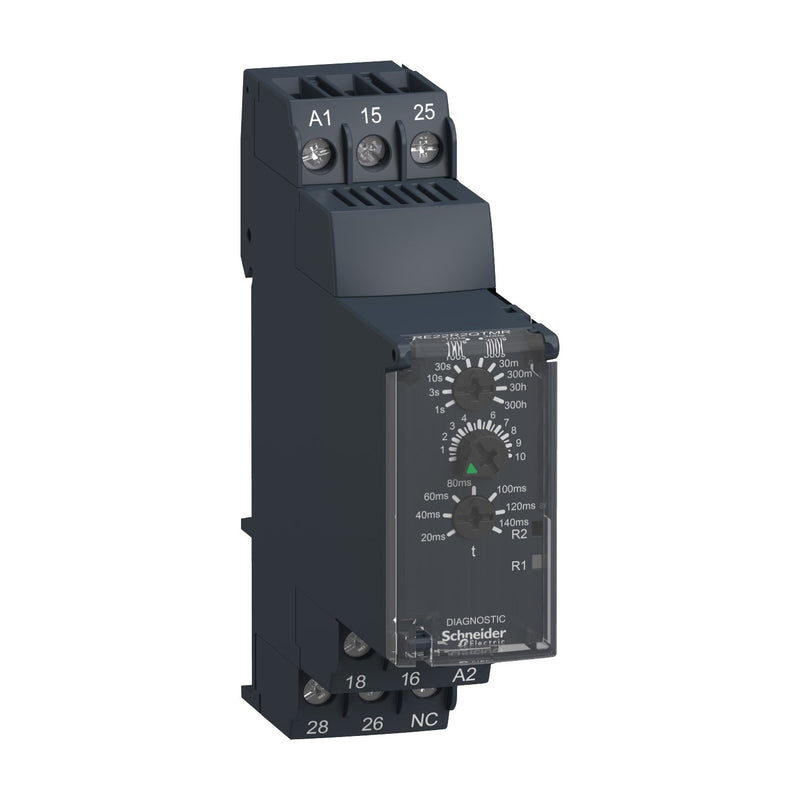

Schneider Electric - Zeitrelais Sterndreieck-Zeitrelais RE22R2QTMR

Harmony Time. Elektronisches Zeitrelais zur Steuerung von Automatisierungsanwendungen in Baubreite 22,5 mm zur Montage auf der Hutschiene. Es verfügt über die Zeitfunktion Stern-Dreieck-Anlauf mit Ansprechverzögerung. Der Zeitbereich umfasst 0,05 s - 300 h. Am Ausgang schalten zwei Relaiswechsler, die jeweils bis zu 8 A belastbar sind. Die Einstellungen erfolgen über Bedienelement in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. LED-Anzeigen informieren über den Zustand. Das Weitspannungsnetzteil (24-240 VAC/DC) ermöglicht einen universellen Einsatz. Der Leitungsanschluss erfolgt über Schraubklemmen.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Komplettgerät mit Sockel	nein
Geeignet für Hutschienenmontage	ja
Geeignet für Frontmontage	nein
Aufsteckbar auf Schütz	nein
Funktion ansprechverzögert	nein
Funktion rückfallverzögert	nein
Funktion einschaltwischend	nein
Funktion ausschaltwischend	nein
Funktion Stern/Dreieck	ja
Funktion Impulsformend	nein
Funktion blinkend mit Pause beginnend, Festzeit	nein
Funktion blinkend mit Impuls beginnend, Festzeit	nein
Funktion taktend mit Pause beginnend, variabel	nein
Funktion taktend mit Impuls beginnend, variabel	nein
Zeitbereich	0,05..1080000 s
Fernbedienung möglich	nein
Geeignet als Fernbedienung	nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz	24..240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	24..240 V
Bemessungssteuerspeisespannung Us bei DC	24..240 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Ausgänge, verzögert, Öffner	2
Anzahl der Ausgänge, verzögert, Schließer	2
Anzahl der Ausgänge, verzögert, Wechsler	2
Ausgänge, umschaltbar verzögert/unverzögert	nein
Mit Halbleiterausgang	nein
Nennstrom	8 A
Breite	22,5 mm
Höhe	90 mm
Tiefe	73 mm

Lieferumfang:
1 x Schneider Electric - Zeitrelais Sterndreieck-Zeitrelais RE22R2QTMR
