Dieses Produkt ist Teil der Easy Modicon M200 Baureihe, einem Angebot an logischen Steuerungen für einfache Maschinen und 2-Achsen-Bewegungssteuerung mit bis zu 196 E/A. Das digitale Erweiterungsmodul verfügt über 16 digitale Eingänge (Sink/Source) und 16 Relaisausgänge. Die Versorgungsspannung beträgt 24VDC. Mit den digitalen E/A- Erweiterungsmodulen lassen sich Konfigurationen mit bis zu 196 digitalen E/As erstellen. Die E/A-Reaktionszeit beträgt 4 ms (Einschalten) und 4 ms (Ausschalten). Das E/A-Erweiterungsmodul ist mit einer abnehmbaren Schraubklemmleiste ausgestattet, 11x 1,5 mm² für die Ausgänge und 9x 1,5 mm² für die Eingänge, mit einer Rastereinstellung von 3,81 mm. Die Abmessungen sind 51mm x 84.6mm x 90mm (Breite x Tiefe x Höhe) bei einem Gewicht von 0.208kg. Dieses Produkt trägt das CE-Zeichen und ist nach IEC/EN 61131-2, UL 508 und IEC/EN 61010-2-201 zertifiziert. Dieses Modul wurde speziell entwickelt und ist nur für die Modicon M200 Logiksteuerung geeignet. Das Modul unterstützt die Hutschiene TH35-15, die Hutschiene TH35-7,5 nach IEC 60715 und die Platten- oder Tafelmontage mit Befestigungssatz. Die Easy Modicon M200-Steuerungen sind Einstiegsprodukte, die perfekt geeignet sind, um die spezifischen Anforderungen aufstrebender Märkte zu einem erschwinglichen Preis ohne Kompromisse zu erfüllen. Sie bieten Lösungen mit dem besten Preis-/Leistungsverhältnis für Ihre kleinen Automatisierungssysteme, die Flexibilität und einfache Bewegungen erfordern.
| Technische Details |
| Versorgungsspannung bei DC |
24 V |
| Spannungsart der Versorgungsspannung |
DC |
| Anzahl der digitalen Eingänge |
16 |
| Anzahl der digitalen Ausgänge |
16 |
| Digitale Eingänge konfigurierbar |
nein |
| Digitale Ausgänge konfigurierbar |
nein |
| Leistungsaufnahme |
1,1 W |
| Art des Digitalausgangs |
sonstige |
| Kurzschlussschutz, Ausgänge vorhanden |
nein |
| Redundanzfähigkeit |
nein |
| Ausführung des elektrischen Anschlusses |
sonstige |
| Verzögerungszeit bei Signalwechsel |
0,1 ms |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Breite |
27,4 mm |
| Höhe |
90 mm |
| Tiefe |
84,6 mm |
Lieferumfang:

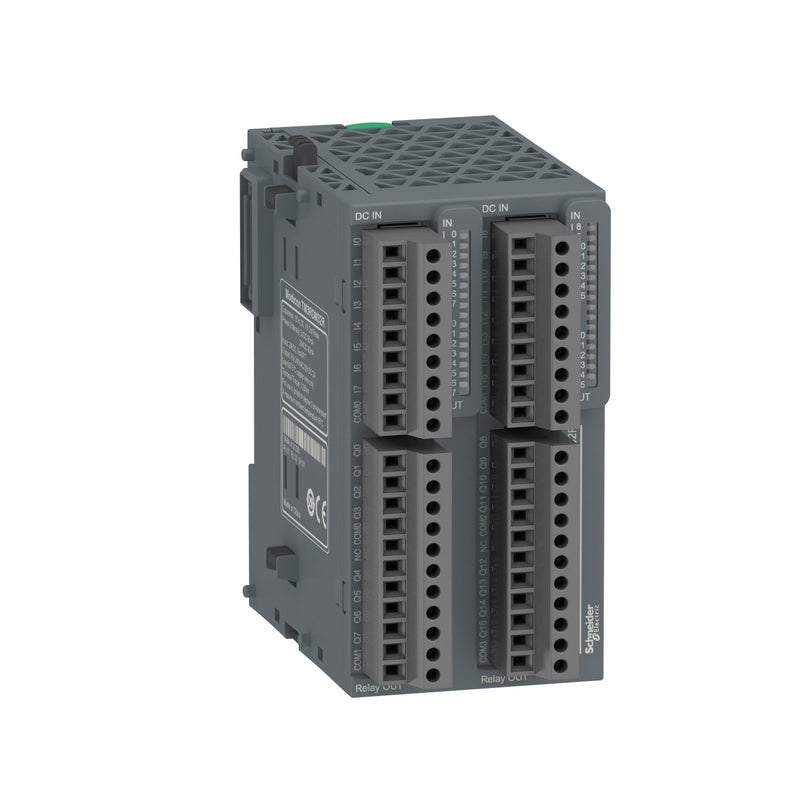

1 x Schneider Electric - SPS-Digitales Ein-/Ausgangs-Modul Expansion 16Dc Inputs + TM3RDM32R 16 Relay Outputs
