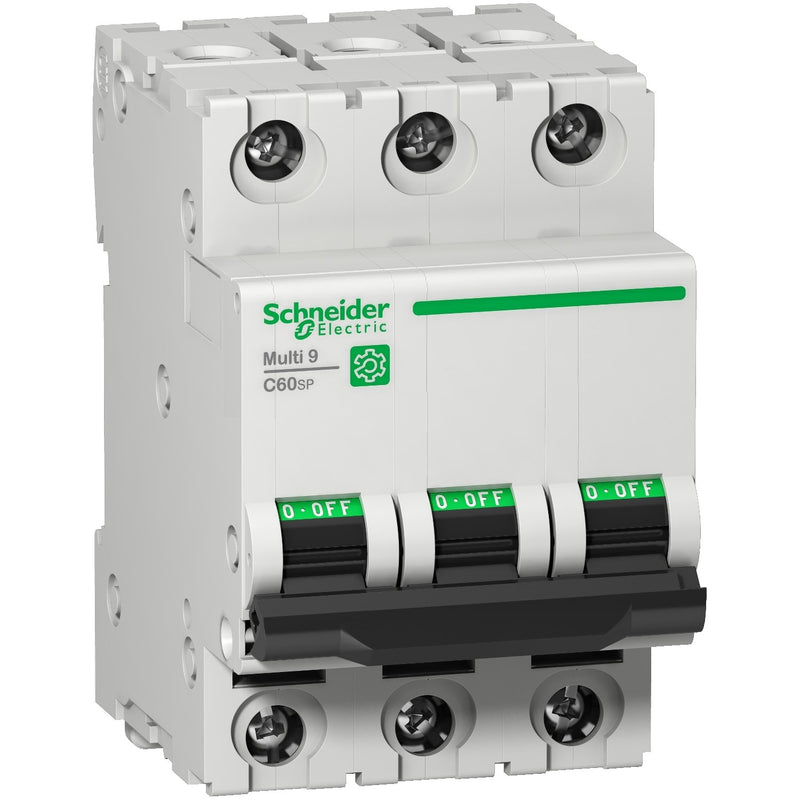

Schneider Electric - Leitungsschutzschalter LS-Schalter Multi 9 OEM M9F22302 C60SP 3-pol 2A 10kA

Leitungsschutzschalter C60BP Multi 9 OEM, 10 kA. 3-polig, Nennstrom 20A, C-Charakteristik, Betriebsspannung (Ue) 240V AC IEC/EN 60947-2 / 277V AC UL 489, Isolationsspannung (Ui) 500V AC. Einfach-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Befestigung über normalen Clipverschluss auf DIN-Schiene. Sprungschaltung für verschleißarmes Schalten der Kontakte. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung (OF), Fehlerauslösung (SD), Arbeitsstromauslöser (MX, MX+OF), Unterspannungsauslöser (MN, MNs, MNx). Werkzeuglose Montage linksseitig am Gerät. Der C60SP erfüllt folgende Normen- IEC/EN 60947-2, UL 489 / CSA C22.2 Nr.5 / GB 14048-2. Leitungsschutzschalter C60SP sind Multistandard-Leitungsschutzschalter die weltweit eingesetzt werden können, da sie alle internationalen und auch alle wichtigen nationalen Normen erfüllen.

Technische Details
Einbautiefe	44 mm
Auslösecharakteristik	C
Polzahl (gesamt)	3
Anzahl der abgesicherten Pole	3
Bemessungsstrom	2 A
Bemessungsspannung	277 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	6 kV
Spannungsart	AC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	20 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA
Frequenz	50..60 Hz
Verlustleistung	1,7 W
Unterputzmontage	nein
Mitschaltender Neutralleiter	ja
Überspannungskategorie	4
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	6
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-30..70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	1..16 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1..25 mm²
Explosionsgeschützt	nein

Lieferumfang:
1 x Schneider Electric - Leitungsschutzschalter LS-Schalter Multi 9 OEM M9F22302 C60SP 3-pol 2A 10kA
