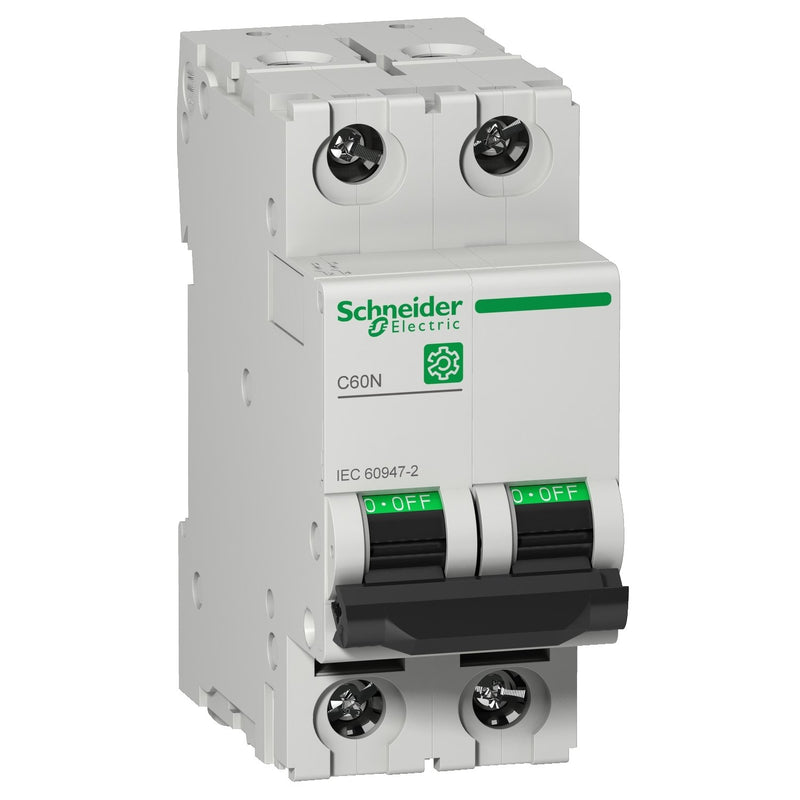

Schneider Electric - Leitungsschutzschalter LS-Schalter Multi 9 OEM M9F12202 C60N 2-pol 2A 10kA

Leitungsschutzschalter C60H Multi 9 OEM, 15 kA (IEC/EN 60947-2). 1-polig, Nennstrom 1A, D-Charakteristik, Betriebsspannung (Ue) 240V AC / 72V DC, Isolationsspannung (Ui) 500V AC. Einfach-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Befestigung über normalen Clipverschluss auf DIN-Schiene. Sprungschaltung für verschleißarmes Schalten der Kontakte. Leitungsschutzschalter C60 sind für eine hohe Lebensdauer und stark beanspruchte industrielle Umgebungen ausgelegt. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung (OF), Fehlerauslösung (SD), Arbeitsstromauslöser (MX, MX+OF), Unterspannungsauslöser (MN, MNs, MNx). Werkzeuglose Montage linksseitig am Gerät. Der C60H erfüllt folgende Normen- IEC60947-2.

Technische Details
Einbautiefe	44 mm
Auslösecharakteristik	D
Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	2
Bemessungsstrom	2 A
Bemessungsspannung	415 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	6 kV
Spannungsart	AC/DC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	20 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA
Frequenz	50..60 Hz
Verlustleistung	1,7 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	4
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	2
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-30..70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	1..25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1..25 mm²
Explosionsgeschützt	nein

Lieferumfang:
1 x Schneider Electric - Leitungsschutzschalter LS-Schalter Multi 9 OEM M9F12202 C60N 2-pol 2A 10kA
