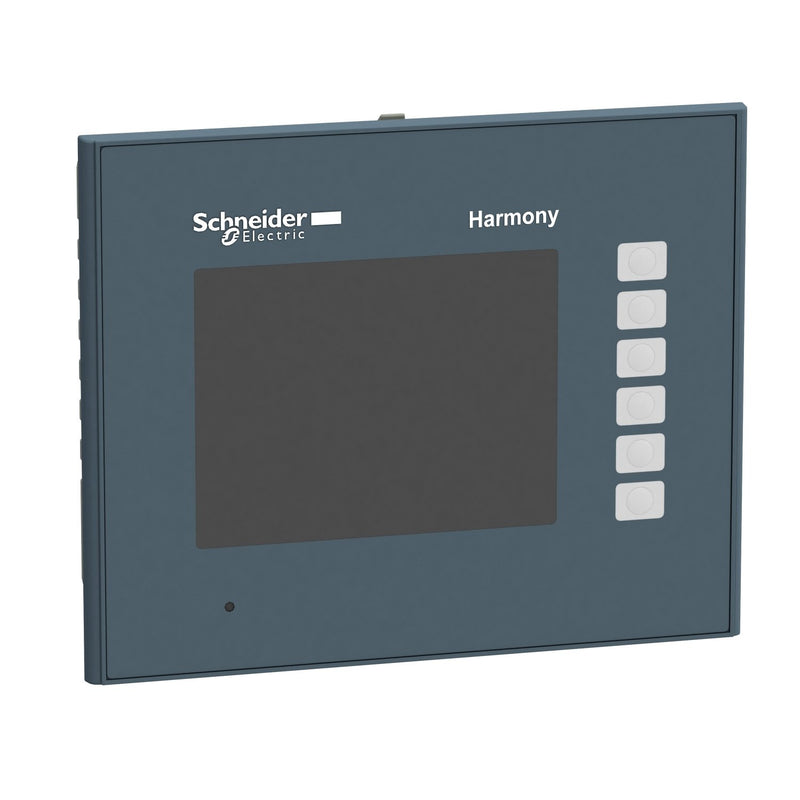

Optimum Panels mit 24 V-Gleichspannung und Farb-Touchscreen. 3,5 Zoll bis 12,1 Zoll. Optimized Touchpanel. Dateneingabe Touchscreen+ 6 Funktionstasten, Displaytyp 320x240 Pixel QVGA- 3,5- TFT, Ethernet_RJ45 , Schnittstellen 2 USB, Speicher 64 MB, Steckplatz SD nein. Terminals werden mit Befestigungsset (Schraubschellen), Sperrvorrichtung fĂŒr USB-Anschlussstecker und Anweisungen geliefert. Die Dokumentation zur Einrichtung der Magelis-GTO-Terminals ist in einem elektronischen Format in der Vijeo-Designer-Konfigurationssoftware enthalten. Erweiterung des Speicherplatzes mit 4 GB-SD-Karte möglich HMI ZSD4G.
| Technische Details |
|---|
| Versorgungsspannung bei AC 60 Hz |
0 V |
| Versorgungsspannung bei DC |
24 V |
| Spannungsart der Versorgungsspannung |
DC |
| Anzahl der HW-Schnittstellen seriell RS-232 |
1 |
| Anzahl der HW-Schnittstellen seriell RS-422 |
1 |
| Anzahl der HW-Schnittstellen seriell RS-485 |
1 |
| Anzahl der HW-Schnittstellen USB |
2 |
| Anzahl der HW-Schnittstellen sonstige |
1 |
| Mit SW-Schnittstellen |
ja |
| UnterstĂŒtzt Protokoll fĂŒr TCP/IP |
nein |
| UnterstĂŒtzt Protokoll fĂŒr PROFIBUS |
nein |
| UnterstĂŒtzt Protokoll fĂŒr CAN |
nein |
| UnterstĂŒtzt Protokoll fĂŒr INTERBUS |
nein |
| UnterstĂŒtzt Protokoll fĂŒr ASI |
nein |
| UnterstĂŒtzt Protokoll fĂŒr KNX |
nein |
| UnterstĂŒtzt Protokoll fĂŒr MODBUS |
ja |
| UnterstĂŒtzt Protokoll fĂŒr Data-Highway |
nein |
| UnterstĂŒtzt Protokoll fĂŒr DeviceNet |
nein |
| UnterstĂŒtzt Protokoll fĂŒr SUCONET |
nein |
| UnterstĂŒtzt Protokoll fĂŒr LON |
nein |
| UnterstĂŒtzt Protokoll fĂŒr PROFINET IO |
nein |
| UnterstĂŒtzt Protokoll fĂŒr PROFINET CBA |
nein |
| UnterstĂŒtzt Protokoll fĂŒr SERCOS |
nein |
| UnterstĂŒtzt Protokoll fĂŒr Foundation Fieldbus |
nein |
| UnterstĂŒtzt Protokoll fĂŒr EtherNet/IP |
ja |
| UnterstĂŒtzt Protokoll fĂŒr AS-Interface Safety at Work |
nein |
| UnterstĂŒtzt Protokoll fĂŒr DeviceNet Safety |
nein |
| UnterstĂŒtzt Protokoll fĂŒr INTERBUS-Safety |
nein |
| UnterstĂŒtzt Protokoll fĂŒr PROFIsafe |
nein |
| UnterstĂŒtzt Protokoll fĂŒr SafetyBUS p |
nein |
| UnterstĂŒtzt Protokoll fĂŒr sonstige Bussysteme |
ja |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| IO-Link Master |
ja |
| AusfĂŒhrung des Displays |
TFT |
| Mit Farbdisplay |
ja |
| Anzahl der Farben des Displays |
65536 |
| Anzahl der Graustufen/Blaustufen des Displays |
16 |
| Bildschirmdiagonale |
3,5 Zoll |
| Anzahl der Bildpunkte, horizontal |
320 |
| Anzahl der Bildpunkte, vertikal |
240 |
| Nutzbarer Projektspeicher/Anwenderspeicher |
64000 kByte |
| Mit nummerischer Tastatur |
nein |
| Mit Alpha Tastatur |
nein |
| Anzahl der Funktionstasten, programmierbar |
6 |
| Touch-Technologie |
Resistiv-Touch |
| Mit Meldungsanzeige |
ja |
| Mit Meldesystem (inkl. Puffer und Quittierung) |
ja |
| Prozesswertdarstellung (Ausgabe) möglich |
ja |
| Prozesswertvorgabe (Eingabe) möglich |
ja |
| Mit Rezepturen |
ja |
| Mit Druckausgabe |
ja |
| ZusÀtzliche Softwarekomponenten, ladbar |
ja |
| Schutzart (IP), frontseitig |
IP67 |
| Schutzart (NEMA), frontseitig |
4X |
| Betriebstemperatur |
0..50 °C |
| Tragschienenmontage möglich |
nein |
| Wand-/Direktmontage möglich |
ja |
| Geeignet fĂŒr Sicherheitsfunktionen |
nein |
| Breite der Front |
132 mm |
| Höhe der Front |
106 mm |
| Einbautiefe |
42 mm |
