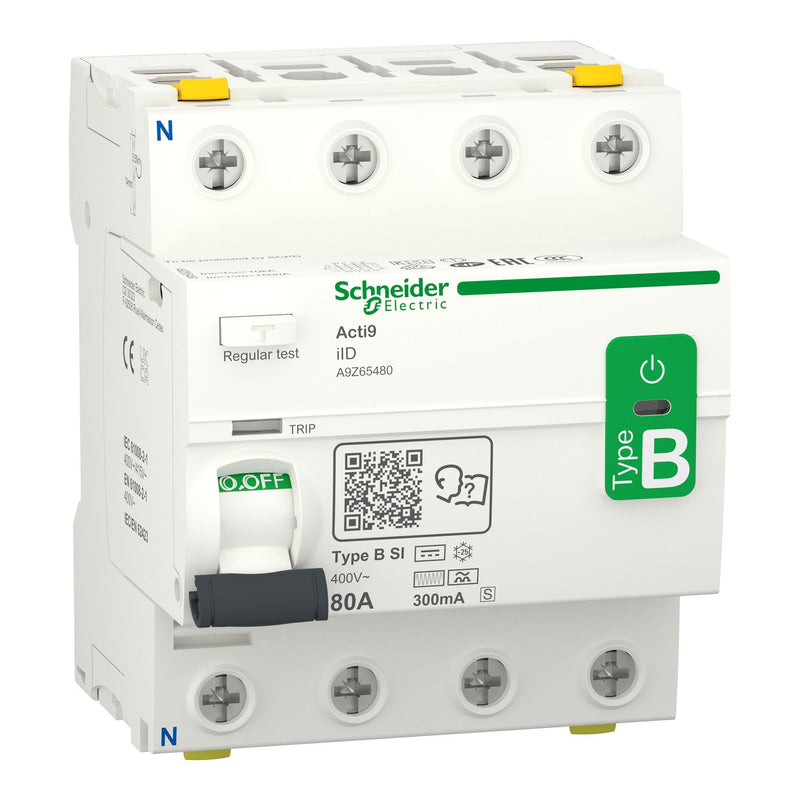

Schneider Electric - Fehlerstrom-Schutzschalter FI-Schalter A9Z65480 4P 80A 300mA

Fehlerstrom-Schutzschalter Allstromsensitiv Acti 9 iID. 4-polig,Nennstrom 80A,Typ B-SI Selektiv,Nennfehlerstrom 300mA,Betriebsspannnung (Ue) 400 AC,50Hz,Isolationsspannung 500V AC. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Fehlerstrom. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional) Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Typ B-SI ist die SI-Technologie integriert, die eine höhere Festigkeit gegen elektrische Störungen bietet. Schützt bei glatten Gleichfehlerströmen in 1- oder 3-phasigen Versorgungsnetzen hervorgerufen durch Frequenzumrichter, Wechselrichter &amp
Notstromversorgung. Farbton RAL 9003. Erfüllt die folgenden Normen IEC/EN 61008-2-1,IEC/EN 62423,IEC 61543,VDE 0664.

Technische Details
Polzahl	4
Bemessungsspannung	400 V
Bemessungsstrom	80 A
Bemessungsfehlerstrom	0,3 A
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	6 kV
Verlustleistung	6,68 W
Montageart	DIN-Schiene
Fehlerstrom-Typ	B
Selektiver-Typ	ja
Kurzzeitverzögerter Typ	ja
Stoßstromfestigkeit	5 kA
Spannungsart	AC
Mit Verriegelungsvorrichtung	nein
Frequenz	50 Hz
Zusatzeinrichtungen möglich	ja
Schutzart (IP)	IP20
Breite in Teilungseinheiten	4
Einbautiefe	44 mm
Umgebungstemperatur während des Betriebs	-25..60 °C
Verschmutzungsgrad	3
Anschließbarer Leiterquerschnitt mehrdrähtig	1..25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1..35 mm²
Explosionsgeschützt	nein

Lieferumfang:
1 x Schneider Electric - Fehlerstrom-Schutzschalter FI-Schalter A9Z65480
