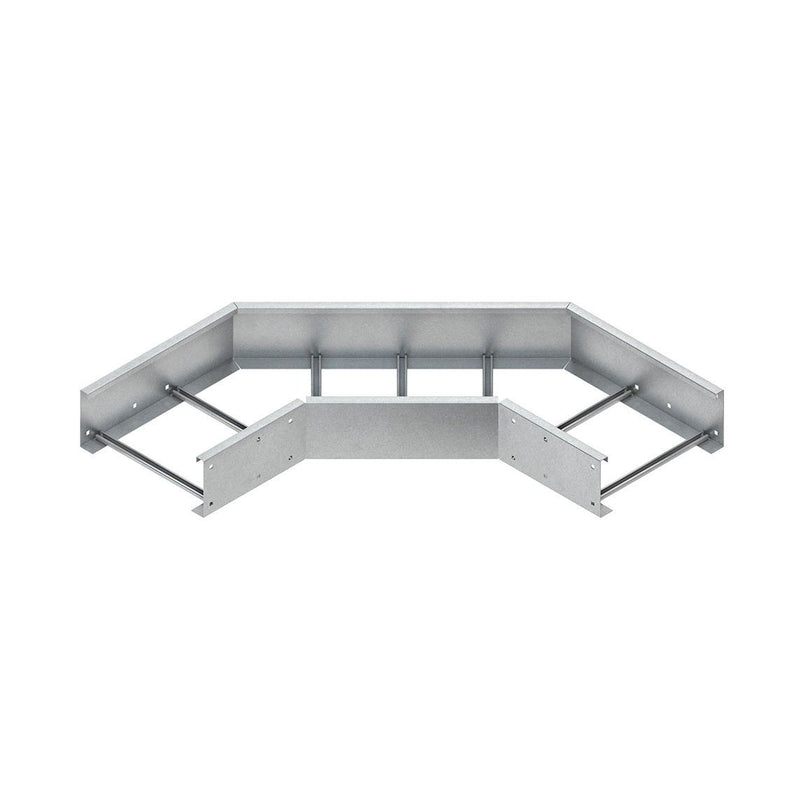

Niedax - Bogen für Kabelleiter Bogen WSBS 200.600

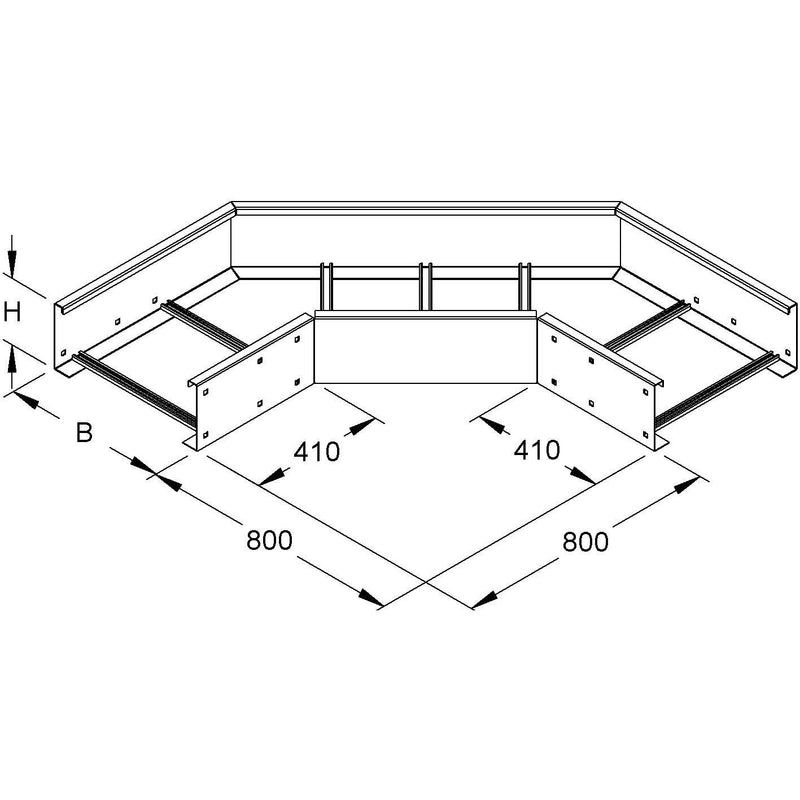

Bogen 90°, mit besonders starken ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, sowie eingeschweißten Sprossen aus C-Profil mit 16 mm Schlitzweite, für schwere Weitspannkabelleitern, zur Herstellung von horizontalen 90° Abgängen. Stoßstellenverbinder WSVS 200. ... bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschelen (B... und BK...) finden Sie im KI Katalog. Verwendung für : Weitspannkabelleiter WSLS 200... Abmessungen (ca. Maße) H x B : 200 x 600 mm Abmessungen (außen) : 800 mm + B Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Richtungsänderung	horizontal
Ausführung des Seitenholms	Profil (offen)
Seitenlochung	nein
Ausführung der Sprosse	Profil ungelocht
Winkel	90°
Bogenausführung	glatter Bogen
Scharnierend	nein
Kabelleiterhöhe	200 mm
Kabelleiterbreite	600 mm
Ausführung	integrierter Verbinder
Innenradius	390 mm
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt

Lieferumfang:
1 x Niedax - Bogen für Kabelleiter Bogen WSBS 200.600
