Merkmale - Axial-Dachventilator für Gewerbe- und Industriegebäude sowie großvolumigen Räumen und Anlagen. - Geeignet für die Absaugung von großen Luftmengen. - Hoher Wirkungsgrad. - Geringer Geräuschpegel. - Einfache Installation. - Geeignet für den Temperaturbereich von -15 °C bis +50 °C. - Gehäuse aus epoxidbeschichtetem Stahlblech. - Axiales Laufrad aus Glasfaser verstärkendem Polyamid. - Wetterschutzhaube aus Glasfaser.Motor - Asynchroner Drehstrommotor. - Schutzklasse IP 55. - IE3 Motor. - Betriebsart S1 (Dauerbetrieb). - Drehzahlsteuerbar mit Frequenzumrichter. - Zulässiger Frequenzbereich bei Drehzahlregelung mit Frequenzumrichter 20-50 Hz. - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.Elektrischer Anschluss - Anschluss im Klemmenkasten am Motor.Sicherheitshinweise - Anschluss an Klemmleiste im Gehäuse.Artikel:DAD 80/6 - Fördervolumen: 16537 m3/h - FördervolumenNenn: 9739 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 163 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 960 1/min - im opt. Wirkungsgrad - Drehzahl: 960 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 1100 W / im opt. Wirkungsgrad - INenn: 2,74 A / im opt. Wirkungsgrad - Schutzart: IP 55 - Wärmeklasse: F - Polumschaltbar: nein - Einbauort: Dach - Einbaulage: vertikal - Material Gehäuse: Stahlblech, verzinkt - Material Laufrad: Polyamid - Farbe: grau - Gewicht: 140 kg - Gewicht mit Verpackung: 168 kg - Nennweite: 800 mm - Breite: 1600 mm - Höhe: 800 mm - Tiefe: 1600 mm - Breite mit Verpackung: 1700 mm - Höhe mit Verpackung: 850 mm - Tiefe mit Verpackung: 1700 mm - Fördermitteltemperatur bei IMax: -15 °C bis 50 °C - PTC DIN 44082: M 100 - Gesamteffizienz e: 34,78 % - Messkategorie: C - Effizienzkategorie: statisch - Effizienzgrad N: 40,1 - VSD erforderlich: nein - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / siehe Montageanleitung - PBEP / FördervolumenBEP / Pfs, BEP: 1,467 kW / 9739 m3/h - nBEP: 950 1/min - spezifisches Verhältnis: ca. 1 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - - IBEP: 2,74 A - pf, BEP: 163 Pa - SchallleistungspegelLWA7: 82 dB(A)
| Technische Details |
|---|
| Netzfrequenz |
50 Hz |
| Bemessungsspannung |
400 V |
| Werkstoff des Gehäuses |
Stahlblech |
| Oberflächenschutz Gehäuse |
sonstige |
| Selbsttätige Verschlussklappe integriert |
nein |
| Volumenstrom |
16537 m³/h |
| Nennleistung |
1100 W |
| Mediumtemperatur |
50 °C |
| Schutzart (IP) |
IP55 |
| Nenndurchmesser Kanal |
800 mm |
| Abluftrichtung |
horizontal |
Lieferumfang:

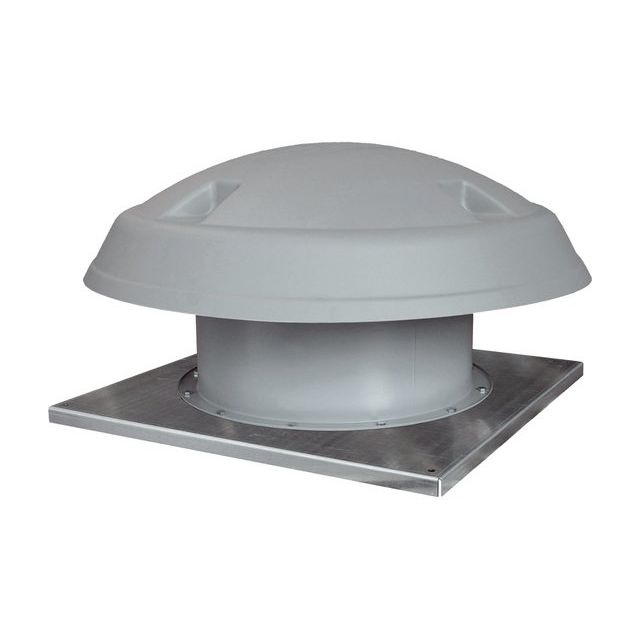

1 x Maico - Ventilator für Dacheinbau Axial-Dachventilator DAD 80/6 16537m3/h, NW800
