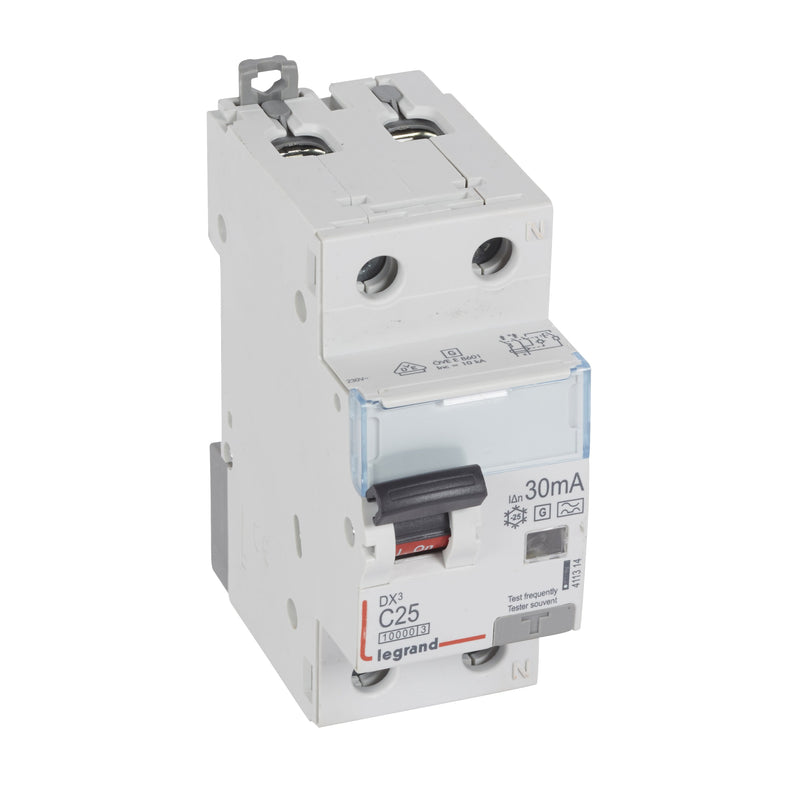

Legrand - Kombination FI-Schalter/Leitungsschutzschalter FI/LS-Schalter Legrand 411314 C-Charakt., 25A

Legrand FI/LS-Schalter DX3, 1-polig mit mitschaltendem Neutralleiter, Typ F-G, Mischfrequenzsensitiv nach EN 62423, EN 61009-1, VDE 0664-20, G nach ÖVE E8601, kurzzeitverzögert, verzögert mindestens 10 ms, Bemessungsstrom In 25 A, Bemessungsfehlerstrom Idn 30 mA.C-Charakteristik, Bemessungsspannung Un 230 VAC , Bemessungsfrequenz 50 Hz, Bemessungsschaltvermögen Icn 10 kA, Stoßstromfest bis 3000 A, Energiebegrenzungsklasse 3, Auslöseanzeige: gelb=Fehlerstrom-oder Prüftastenauslösung, farblos= Kurzschluss-oder Handauslösung. Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel (verriegelbar), mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich.

Technische Details
Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsspannung	230 V
Bemessungsstrom	25 A
Bemessungsfehlerstrom	0,03 A
Fehlerstrom-Typ	F
Energiebegrenzungsklasse	3
Bemessungsabschaltvermögen nach EN 61009	10 kA
Bemessungsabschaltvermögen nach IEC 60947-2	10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	10 kA
Stoßstromfestigkeit	3 kA
Spannungsart	AC
Frequenz	50 Hz
Auslösecharakteristik	C
Mitschaltender Neutralleiter	ja
Mit Verriegelungsvorrichtung	ja
Verschmutzungsgrad	2
Breite in Teilungseinheiten	4
Einbautiefe	44 mm
Unterputzmontage	ja
Fehlauslöseschutz	nein
Schutzart (IP)	IP20
Anschließbarer Leiterquerschnitt eindrähtig	0,75..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75..10 mm²

Lieferumfang:
1 x Legrand - Kombination FI-Schalter/Leitungsschutzschalter FI/LS-Schalter Legrand 411314 C-Charakt., 25A
