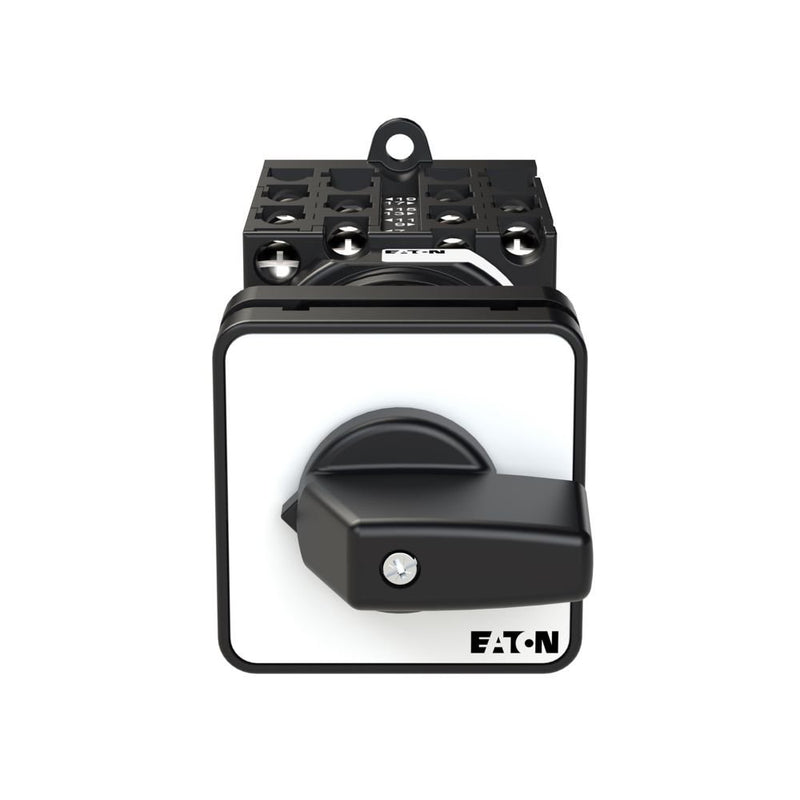

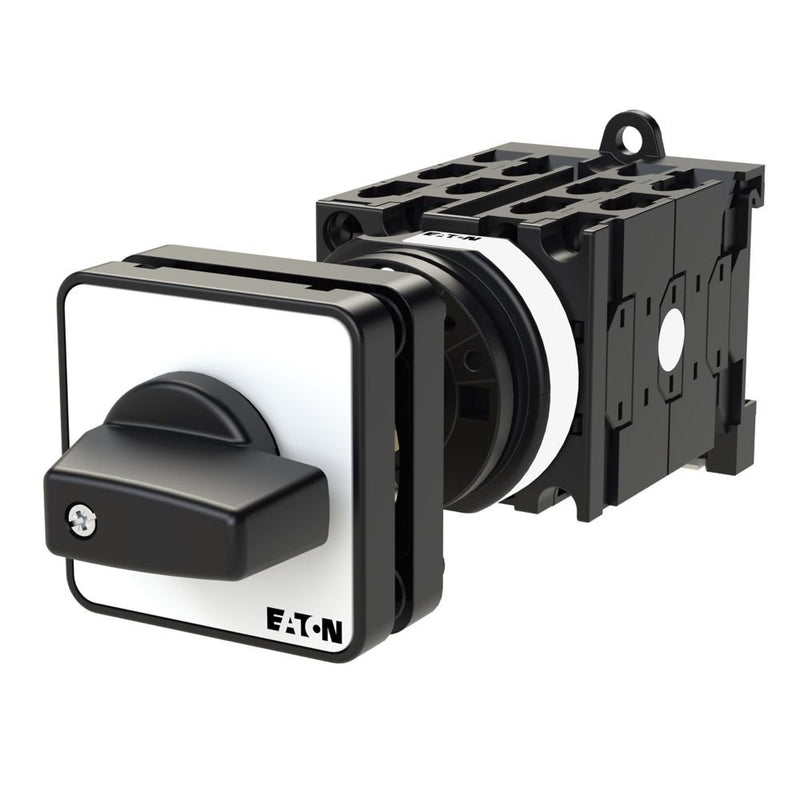

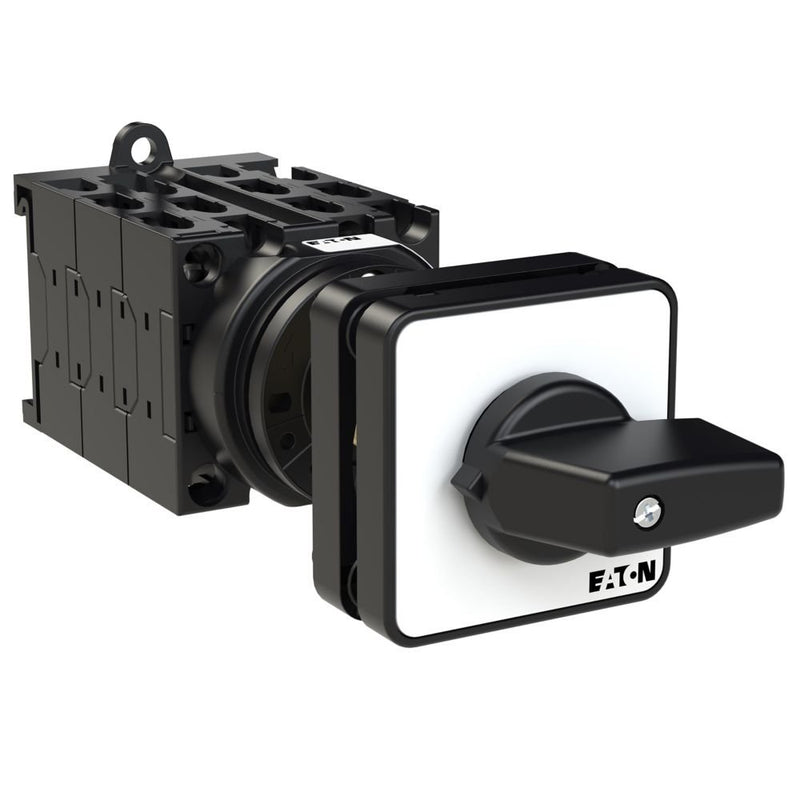

Eaton - Lasttrennschalter Ein-Aus-Schalter T0-5-8346/Z

EIN-AUS-Schalter, Sortiment: EIN-AUS-Schalter, Typkenner: T0, mit schwarzem Knebel und Frontschild, 10-polig, Schutzart: Front IP65, Bauform: rückseitiger Einbau, Schaltwinkel: 90 °, Schaltverhalten: rastend, Frontschild: 0-1, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5,5 kW, Bemessungsdauerstrom: Iu = 20 A, 5 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

Technische Details
Ausführung als Hauptschalter	nein
Ausführung als Wartungs-/Reparaturschalter	nein
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	20 A
Bemessungsdauerstrom bei AC-23, 400 V	13,3 A
Bemessungsdauerstrom bei AC-21, 400 V	20 A
Bemessungsbetriebsleistung bei AC-3, 400 V	5,5 kW
Bemessungskurzzeitstromfestigkeit Icw	0,32 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	5,5 kW
Schaltleistung bei 400 V	5,5 kW
Bedingter Bemessungskurzschlussstrom Iq	6 kA
Polzahl	10
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	ja
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	nein
Geeignet für Zwischenbau	ja
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	Türkupplungsdrehantrieb
Verriegelbar	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP65
Schutzart (NEMA)	12
Breite	48 mm
Höhe	48 mm
Tiefe	156 mm

Lieferumfang:
1 x Eaton - Lasttrennschalter Ein-Aus-Schalter T0-5-8346/Z
