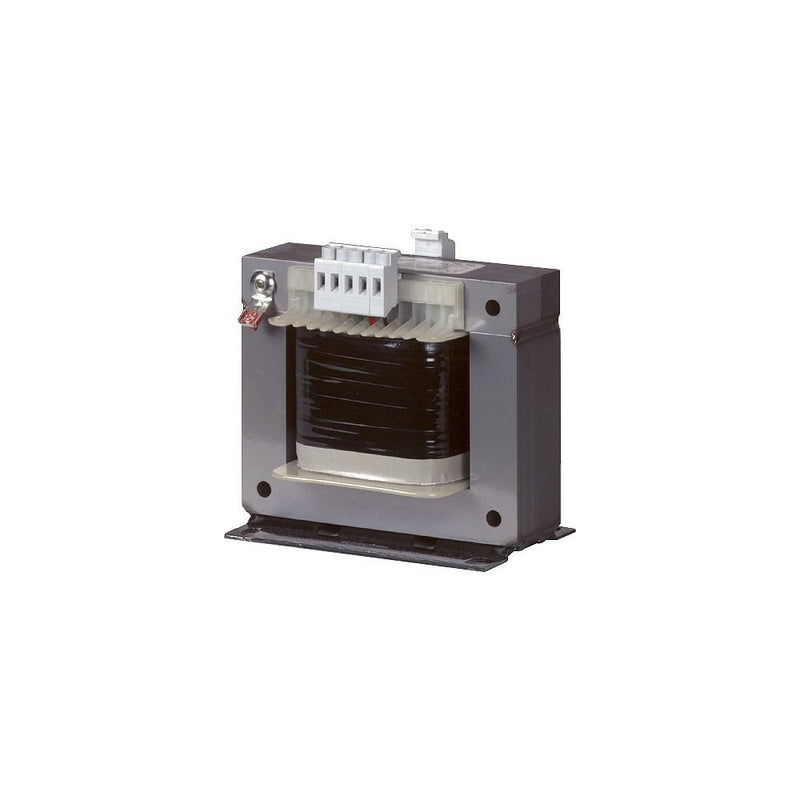

Eaton - Einphasen-Steuertransformator Steuertransformator STI0,315(230/24) 315VA

Steuertransformator, Sortiment: Einphas. Steuertransformatoren ST , Grundfunktion: einphasige Steuerung, Trenn- und Sicherheitstransformatoren STI, STZ, Nenneingangsspannung: 230± 5 % V, Nennausgangsspannung: 24 V, Nennleistung: 0,315 kVA, Kurzzeitleistung: 0,75 kVA, Schutzart: IP00, Normen und Bestimmungen gebaut und geprüft nach: IEC/EN 61558-2-2/2-4/2-6, VDE 0570 Teil 2-2, VDE 0570 Teil 2-6 (Sicherheitstransformatoren), VDE 0570 Teil 2-4 (Trenntransformator), Für die Verwendung geeignet gemäß: IEC/EN 60204-1, ÖVE-EN 13, VDE 0113, VDE 0100 Teil 410

Technische Details
Ausgeführt als Sicherheits-Transformator	ja
Ausgeführt als Trenn-Transformator	ja
Ausgeführt als Spar-Transformator	nein
Primärspannung 1	230 V
Primärspannung 2	0 V
Primärspannung 3	0 V
Primärspannung 4	0 V
Primärspannung 5	0 V
Primärspannung 6	0 V
Primärspannung 7	0 V
Primärspannung 8	0 V
Primärspannung 9	0 V
Primärspannung 10	0 V
Sekundärspannung 1	24 V
Sekundärspannung 2	0 V
Sekundärspannung 3	0 V
Sekundärspannung 4	0 V
Sekundärspannung 5	0 V
Sekundärspannung 6	0 V
Sekundärspannung 7	0 V
Sekundärspannung 8	0 V
Sekundärspannung 9	0 V
Sekundärspannung 10	0 V
Bemessungsscheinleistung	315 VA
Leistungsaufnahme im Bereitschaftszustand	17 W
Isolierstoff-Klasse nach IEC 85	B
Kurzschlussfest	nein
Relative Kurzschlussspannung uk	5,5 %
Breite	121 mm
Höhe	119 mm
Tiefe	88 mm
Schutzart (IP)	IP00
Ringkern	nein
Geeignet für Platinenmontage	nein
Geeignet für Reiheneinbau	nein
Leiter-Material	Kupfer

Lieferumfang:
1 x Eaton - Einphasen-Steuertransformator Steuertransformator STI0,315(230/24) 315VA
