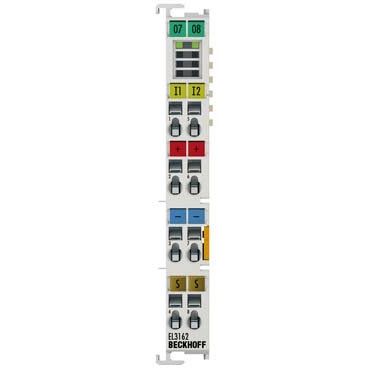

Beckhoff - Feldbus, Dez. Peripherie - Analoges Ein-/Ausgangs-Modul Analog-Eingangsklemme EL3162 4-Kanal 0-10VDC

Die analoge Eingangsklemme hat die Aufgabe, im Feld befindliche Messumformer zu versorgen und analoge Messsignale galvanisch getrennt zum Automatisierungsgerät zu übertragen. Die Versorgungsspannung für die Sensoren wird über die Powerkontakte an die Klemme geführt. Die Powerkontakte können wahlweise über die Standardversorgung oder eine Einspeiseklemme (EL9xxx) mit galvanischer Trennung für die Betriebsspannung versorgt werden. Die Eingangselektronik ist unabhängig von der Versorgungsspannung der Powerkontakte. Das Bezugspotenzial für die Eingänge ist der 0-V-Powerkontakt. Die EtherCAT-Klemme zeigt ihren Signalzustand durch Leuchtdioden an. Überlastung und Drahtbruch signalisieren die Error-LEDs

Technische Details
Versorgungsspannung bei DC	24 V
Spannungsart der Versorgungsspannung	DC
Eingang, Strom	nein
Eingang, Spannung	ja
Eingang, Widerstand	nein
Eingang, Widerstandsthermometer	nein
Eingang, Thermoelement	nein
Eingangssignal konfigurierbar	nein
Auflösung der Analogeingänge	16 Bit
Ausgang, Strom	nein
Ausgang, Spannung	nein
Ausgangssignal konfigurierbar	nein
Anzahl der analogen Eingänge	2
Anzahl der HW-Schnittstellen sonstige	1
Unterstützt Protokoll für TCP/IP	nein
Unterstützt Protokoll für PROFIBUS	nein
Unterstützt Protokoll für CAN	nein
Unterstützt Protokoll für INTERBUS	nein
Unterstützt Protokoll für ASI	nein
Unterstützt Protokoll für KNX	nein
Unterstützt Protokoll für MODBUS	nein
Unterstützt Protokoll für Data-Highway	nein
Unterstützt Protokoll für DeviceNet	nein
Unterstützt Protokoll für SUCONET	nein
Unterstützt Protokoll für LON	nein
Unterstützt Protokoll für PROFINET IO	nein
Unterstützt Protokoll für PROFINET CBA	nein
Unterstützt Protokoll für SERCOS	nein
Unterstützt Protokoll für Foundation Fieldbus	nein
Unterstützt Protokoll für EtherNet/IP	nein
Unterstützt Protokoll für AS-Interface Safety at Work	nein
Unterstützt Protokoll für DeviceNet Safety	nein
Unterstützt Protokoll für INTERBUS-Safety	nein
Unterstützt Protokoll für PROFIsafe	nein
Unterstützt Protokoll für SafetyBUS p	nein
Unterstützt Protokoll für sonstige Bussysteme	ja
Funkstandard Bluetooth	nein
Funkstandard WLAN 802.11	nein
IO-Link Master	nein
Systemkomponente	ja
Schutzart (IP)	IP20
Ausführung des elektrischen Anschlusses	Federzuganschluss
Feldbusanschluss über seperaten Buskoppler möglich	ja
Tragschienenmontage möglich	ja
Wand-/Direktmontage möglich	nein
Fronteinbau möglich	nein
Rack-Montage möglich	nein
Geeignet für Sicherheitsfunktionen	nein
Zugehöriges Betriebsmittel (Ex ia)	nein
Zugehöriges Betriebsmittel (Ex ib)	nein
Explosionsschutz-Kategorie für Gas	ohne
Explosionsschutz-Kategorie für Staub	ohne
Breite	12 mm
Höhe	100 mm
Tiefe	68 mm

Lieferumfang:
1 x Beckhoff Analog-Eingangsklemme EL3162
