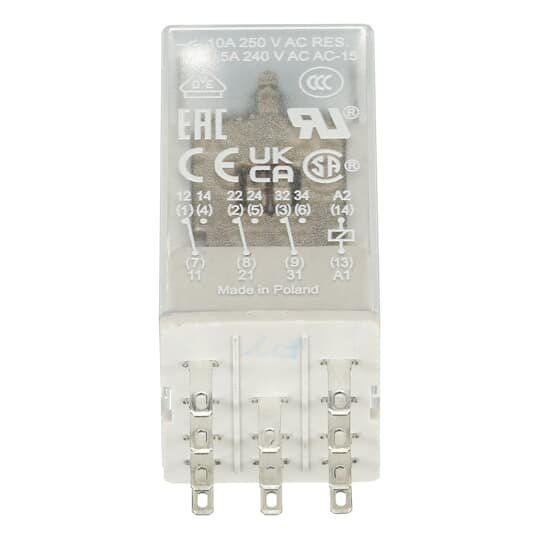

ABB Stotz S&J - Schaltrelais Interface-Relais CR-M024DC3

Als Schnittstelle verbinden Interfacerelais die elektronische Steuerungsebene, beispielsweise SPS mit der Ebene der Sensoren/Stellglieder. Hierbei übernehmen sie verschiedene Funktionen: Schalten von Gleich- oder Wechselspannungslasten mit unterschiedlichen ohmschen, induktiven sowie kapazitiven Anteilen, Schalten im Spannungsbereich von einigen mV bis 250 V, Schalten im Stromstärkenbereich von einigen mA bis 12 A, Verstärken schwacher Steuersignale, Potentialtrennung von Steuer- und Lastkreisen sowie die Signalvervielfachung. Die CR-M Reihe verfügt über 13 verschiedene Spulenspannungen mit 2-4 Wechslerkontakte. Eine eingebaute Prüftaste für manuelle Betätigung und Verriegelung der Ausgangskontakte, sowie Relaisvarianten mit oder ohne eingebauter LED können ausgewählt werden. Zwei Sockelvarianten werden angeboten: Standardsockel und logischer Sockel. Steckbare Funktionsmodule wie Verpolschutz / Freilaufdiode, RC-Glieder oder Überspannungsschutz erweitern die einsatzgebiete der steckbaren Miniaturrelais.

Technische Details
Ausführung des elektrischen Anschlusses	Flachsteckanschluss
Komplettgerät mit Sockel	nein
Mit abnehmbaren Klemmen	nein
Mit LED-Anzeige	nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz	0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	0 V
Bemessungssteuerspeisespannung Us bei DC	24 V
Spannungsart zur Betätigung	DC
Antrieb, Polung	gepolt
Schaltverhalten des Antriebs	monostabil
Anzahl der Kontakte als Wechsler	3
Art des Schaltkontaktes	Einfachkontakt
Mit zwangsgeführten Kontakten	nein
Werkstoff des Kontaktes	Silber-Nickel (AgNi)
Werkstoff der Kontaktbeschichtung	sonstige
Spannungsart der Betriebsspannung	AC/DC
Betriebsspannung bei AC 50 Hz	250 V
Betriebsspannung bei AC 60 Hz	250 V
Nennstrom	10 A
Schutzart (IP)	IP40
Schutzart (RT) nach IEC 61810-7	RT I
Breite	21,2 mm
Höhe	35,6 mm
Tiefe	27,5 mm

Lieferumfang:
1 x ABB Stotz S&J - Schaltrelais Interface-Relais CR-M024DC3
