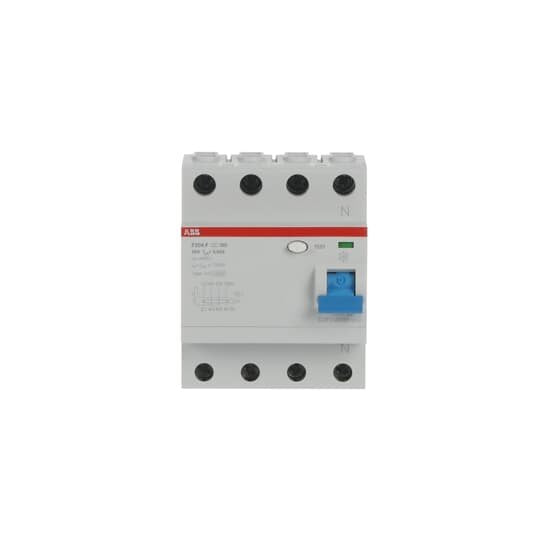

ABB Stotz S&J - Fehlerstrom-Schutzschalter FI-Schutzschalter F204F-25/0,03 4p,Type F, 25A, 30mA

Fehlerstrom-Schutzschalter (RCCBs) Typ F (mischfrequenzsensitiv) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Branden gemäß DIN VDE 0100-410 und DIN VDE 0100-530.
Die Fehlerstrom-Schutzschalter der Baureihe F200 F gewährleisten Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 10 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA).
Sie erfüllen die Produktnormen für RCDs Typ A IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) und für Typ F DIN EN 62423 (VDE 0664-40).
Einsatzgebiete sind Haushalts-, Gewerbe und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen.
Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 µs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung. Die F200 F sind mischfrequenzsensitiv speziell für einphasige elektronische Verbraucher mit Frequenzumrichtern, mit einen Frequenzbereich von 1 - 1.000 Hz zur Erfassung des Fehlerstroms.

Technische Details
Polzahl	4
Bemessungsspannung	400 V
Bemessungsstrom	25 A
Bemessungsfehlerstrom	0,03 A
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Montageart	DIN-Schiene
Fehlerstrom-Typ	F
Selektiver-Typ	nein
Kurzzeitverzögerter Typ	ja
Kurzschlussfestigkeit (Icw)	1 kA
Stoßstromfestigkeit	4 kA
Spannungsart	AC
Mit Verriegelungsvorrichtung	ja
Frequenz	sonstige
Zusatzeinrichtungen möglich	ja
Schutzart (IP)	IP20
Breite in Teilungseinheiten	4
Einbautiefe	69 mm
Umgebungstemperatur während des Betriebs	-25..55 °C
Verschmutzungsgrad	2
Anschließbarer Leiterquerschnitt mehrdrähtig	0..25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	25 mm²
Explosionsgeschützt	nein

Lieferumfang:
1 x ABB Stotz S&J - Fehlerstrom-Schutzschalter FI-Schutzschalter F204F-25/0,03 4p,Type F, 25A, 30mA
